天正华意电气设备有限公司致力为客户提供更、更环保、规格更齐全、品类更、工艺更精湛的优质 甘肃陇南变频串联谐振耐压试验装置。
甘肃陇南大电流发生器PLC和触摸屏的通信：计算机与计算机或计算机与终端之间的数据传送可以采用串行通信和并行通信2种方式。S7-300系列PLC的通信分3种工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系统采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模拟量的采集及发送在模拟量输入及其转换成实际值的过程中（以温度为例），温度传感器采集到的模拟信号通过PLC模拟量输入模块变成数字信号传到PLC 的存储器， 再根据传感器的量程等实际情况把数字信号换算成实际的温度值（模拟量比例换算是指由于A /D、D /A 转换之间的对应关系， S7-200 CPU内部用数值表示外部的模拟量信号， 两者之间有一定的数学关系， 即模拟量/数值量的换算关系）。系统从模拟量模块中地址为AIW10的通道输入模拟量。为了增强输入模拟量的稳定性， 模拟量采集程序采用求多次采样值的平均值方法； 而为了减少CPU 的扫描时间， 程序中的除法采用移位除法（用采样次数的2的次方表示， 如128次为2的8次方）。3.1.3.2.3.2触摸屏的触控功能当触摸屏上的按钮被按下时， 触摸屏会给PLC发送按钮位置坐标（触摸屏中表示位置坐标的数据块为"AA 73按钮的坐标CC 33 C3 3C"）， PLC收到数据后判断按钮的位置坐标是否正确，如果正确，则执行显示曲线、显示实时参数、控制执行机构等指令。3.1.3.2.3.3通信的相关程序PLC 的编程方法因程序设计人员的思维习惯不同而有很大差异， 常用的编程方法有梯形图编程和语句表编程2种。梯形图接近继电器控制的表达形式， 语句表则类似于计算机汇编语言， 这2种编程方式均实时反映出继电器控制的思想。

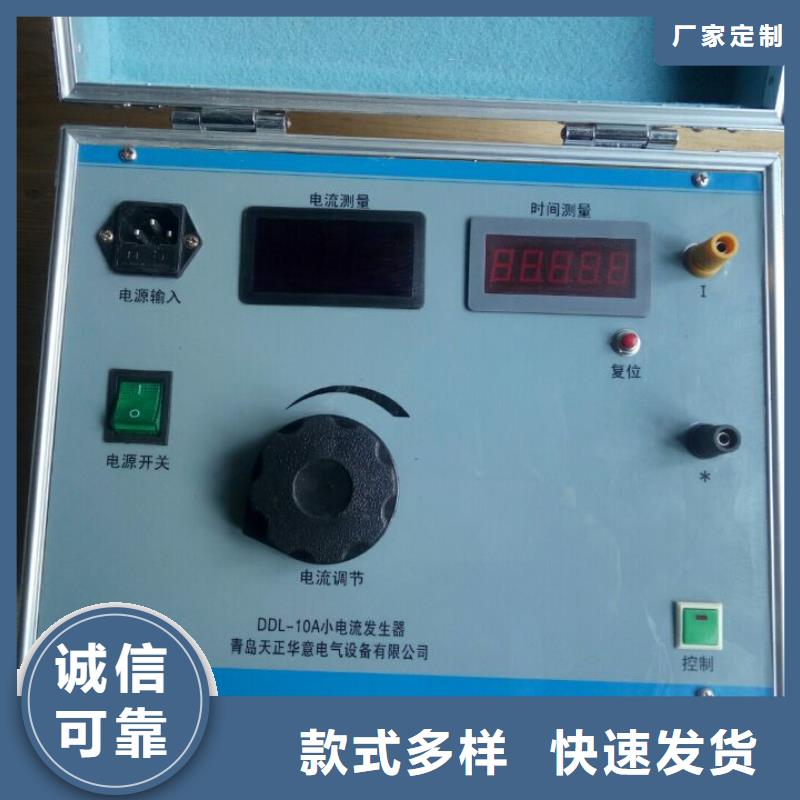

甘肃陇南大电流发生器 大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级液晶显示器、高速热敏打印机 数字表，真有效值指示，测量。并配二次测量电流表表，可满足CT变比测量需求。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验。也可用于各种开关，电缆、电流互感器和其它电器设备作电流负载试验及温升试验。本系列产品根据体积、重量的不同采用分体/整体式结构（订购时请说明），具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便等特点，可作为工矿企业进行升流或升温试验的电流源设备。二、主要技术参数1、工作电压: 单相 AC220V、或AC380V、50Hz（需说明）2、输入功率5kva2、输出电压: 单相 并联输出AC0-5V，串联输出10V3、输出电流: 单相 并联输出AC0-1000A，串联输出0-500A4、数字仪表显示三、使用方法:1、接好连接线。2、接通电源，操作台上的绿色指示灯亮再打开控制开关，并开启启动按钮，升流器等待升流。3、将外部互感器二次接入面板上二次电流输入端口。4、顺时针均匀旋转调压器，使输出电流指示直至所需的大电流。此时二次电流表显示相应的数值。即可计算出外部互感器变比。如果需要更高的测试精度，可在机箱外接一标准电流表(外配互感器使用)。5、试验中，一旦出现异常情况，应立即切断电源，查明原因后再行试验。6、试验完毕，必须将调压器调回零位，断开电源；切断工作电源后，方可拆除试验接线，以保证。四、注意事项：1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。（长时间运行请说明）。2、新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。3、升流时应缓慢均匀，搬动时应避免过大的震动。4、本设备应存放于室内清洁、通风、干燥之处。五、保修条件本公司所售产品一律保修十二个月。出保修期外产品损坏酌收成本费。
甘肃陇南大电流发生器 功率的估算电源变压器传输功率的大小，取决于铁芯的材料和横截面积。所谓横截面积，不论是E形壳式结构，或是E形芯式结构（包括C形结构），均是指绕组所包裹的那段芯柱的横断面（矩形）面积。在测得铁芯截面积S之后，即可按P＝S2/1．5估算出变压器的功率P。式中S的单位是cm2。例如：测得某电源变压器的铁芯截面积S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各种误差外，实际标称功率是30W。三、各绕组电压的测量要使一个没有标记的电源变压器利用起来，找出初级的绕组，并区分次级绕组的输出电压是基本的任务。现以一实例说明判断方法。例：已知一电源变压器，共10个接线端子。试判断各绕组电压。步：分清绕组的组数，画出电路图。用万用表R×1挡测量，凡相通的端子即为一个绕组。现测得：两两相通的有3组，三个相通的有1组，还有一个端子与其他任何端子都不通。照上述测量结果，画出电路图，并编号。从测量可知，该变压器有4个绕组，其中标号⑤、⑥、⑦的是一带抽头的绕组，⑩号端子与任一绕组均不相通，是屏蔽层引出端子。第二步：确定初级绕组。对于降压式电源变压器，初级绕组的线径较细，匝数也比次级绕组多。因此，像图4这样的降压变压器，其电阻的是初级绕组。第三步：确定所有次级绕组的电压。在初级绕组上通过调压器接入交流电，缓缓升压直至220V。依次测量各绕组的空载电压，标注在各输出端。如果变压器在空载状态下较长时间不发热，说明变压器性能基本完好，也进一步验证了判定的初级绕组是正确的。四、各次级绕组电流的确定变压器次级绕组输出电流取决于该绕组漆包线的直径D。漆包线的直径可从引线端子处直接测得。测出直径后，依据公式I＝2D2，可求出该绕组的输出电流。式中D的单位是mm。损耗
